前言

近二十年來，我國正經曆著一場速度迅猛、規模宏大的城鎮化進程，截至2020年我國城鎮化率已達63.89%。城鎮經濟的快速發展伴隨著人口密度大幅上升，民生的排水問題逐漸成為影響城市良性發展的因素之一。

在二零二一年底，某汙水處理廠就麵臨汙水管道測流的難題，他們對汙水提升泵站長距離輸送的流量非常關注，但曆經兩次不同測流產品的試用，都未能得到可靠的實時流量數據。為此，二零二二年二月份水廠開啟了第三次設備嚐試，引進了草莓视频黄污污污旗下品牌SonTek管道式聲學多普勒剖麵流量計IQpipe，安裝在泵站出水約20米的位置，進行長期考核測驗。

曆經長達一年的數據監測，第三次的設備選型與測驗結果獲得認可與肯定。IQpipe較好地滿足用戶測流需求，有效地為汙水處理廠區域內排放量的監督、處理量的預測以及水資源調度等，提供了實時準確的水量信息，其意義重大。

在本次測驗中，采用的IQpipe流量儀能夠提供高質量的水流數據保障，得益以下幾個方麵的原因：

· 環境選址與組架設計

成效：測流點位於泵站粗格柵之後和集成商設計的U型安裝支架發揮了很大作用，很大程度降低了設備維護工作量；

· IQpipe工作原理：更高的聲頻3MHZ、脈衝式的聲學多普勒流速剖析

成效：相比其它原理抗氣候/磁場等因素幹擾；提供高分辨率、高精確度、多流層、三維矢量的實時流速剖析，滿足滿管和非滿管狀態的管道測流需求；

· IQpipe測流模式：水下四波束同時仰視測流，Smartpulse技術

成效：以更多角度和垂線方向的實時測流方式，置信度更高；Smartpulse技術保障環境適應性，特別適用於管道內常見的水流速不均、絮流、回流、弱流等情況。一台IQpipe等於多台其它測流儀且性能突出；

· IQpipe的截麵積測驗：內置雙水位的測深設計

成效：不同原理雙水位的水深數據可同時輸出，工作時相互作用，不受水體雜質多或氣壓波動的測深影響。保障了水位數據更精確，流量匯算所需的截麵積數據高精度

· IQpipe流量算法：內置了SONTEK專門針對管道流量的算法

成效：簡單的設置，就能得到準確的流量數據；而且特殊環境或更高數據要求支持率定分析

背景

某汙水提升泵站位於城市新區，擔負著高校校區及周邊小區的汙水輸送任務。汙水處理廠的管理者們非常關注該泵站的流量數據，曾先後采用電磁流量計和連續式聲學多普勒測流儀，以便實時監測管道內的汙水流量，但采集數據不理想，沒有達到用戶預期需求。

為此，草莓视频黄污污污與汙水處理廠就管網流量測驗共同進行深度研討，並多次趕赴現場實況勘察，

1、調研工作

汙水提升泵站的輸送水體主要為居民生活汙水和雨水，管道長度約5.6公裏，管道直徑1.8米，管道的材質為不鏽鋼。我們經過實況勘察和調研，記錄了現場測流存在主要特點:

·排水管的管壁，不能斷開、變徑和打孔

·汙水輸送管路經常處於不滿管狀態

·管道的水位偶爾很低，水流緩慢

·水質和流速變化較大，有回流情況

·水體渾濁，雨季雜質更多

·流量數據要求高，精度最好在10%以內

2、選型分析

城市排汙管網測流產品的選型時，滿管優先選擇電磁流量計。但在非滿管條件下，往往會涉及到複雜的水體組份，管道材質的差異、液位變化的頻次、市場繁多測流品牌以及價格、維護成本等因素，讓業主很難做出最佳選擇。

市場上不同測流產品良莠不齊，不同產品之間進行同步比測，有時數據差別都很大，業主甚至不清楚應該以哪組數據為準，從何處溯源。

針對這種情況，草莓视频黄污污污推薦聲學多普勒剖麵測流技術，尤其在非滿管管道測流情況，且用戶仍非常關注流量數據準確性的時候，理由如下：

·從技術角度出發，聲學多普勒剖麵測流的是水下多流層剖析，是公認最為成熟的測流手段之一。除了滿管狀態下應用的電磁流量計，聲學多普勒剖麵測流儀相比較其它原理的測流儀而言，它的測量結果更具真實性和代表性，在很多行業和領域可以視為其它測流儀的溯源數據。

·從實用角度出發，聲學多普勒流速剖麵儀作為當前流行的一種測流產品（業內稱為“ADCP”），安裝簡便，日常運行成本低。它是通過水下換能器發射脈衝式聲波，可以為用戶提供具代表性的瞬時流量、平均流速、多流層流速、斷麵麵積以及累計流量等水流信息。

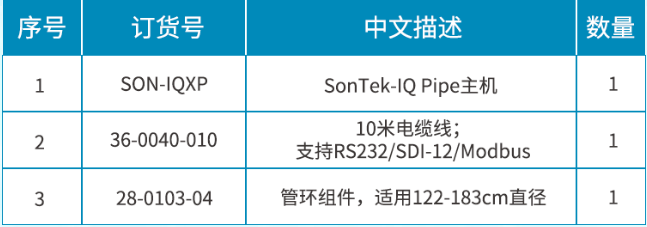

·考慮到北塘項目現場長期處於非滿管，我們根據綜上情況最終向用戶推薦SONTEK-IQ係列的底座式多普勒剖麵流量計。同時，我們明確告知用戶IQ設備不具備防爆功能；並且如果水中漂浮物或泥沙含量過大，潛在定期維護量也會增加，用戶表示理解支持。

實測分析

1、往複流態的測驗效果

2022年2月25日調試設備時，管網水流狀態非常不穩定，提升泵並沒有正常開啟。水流處於受上遊原水水力影響，呈現往複流態。

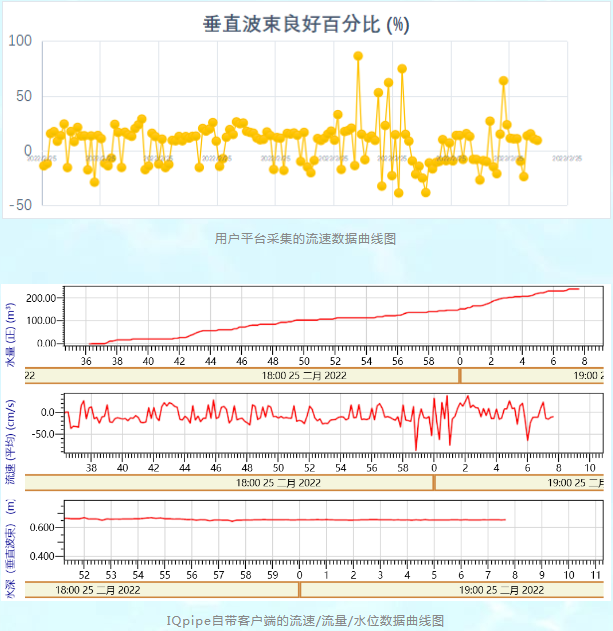

IQpipe準確記錄了此時的水流狀態的數據，水深約0.7米，水流在±20cm/s之間波動，累計水量緩慢上升。如下圖標：

突變流態的測驗效果

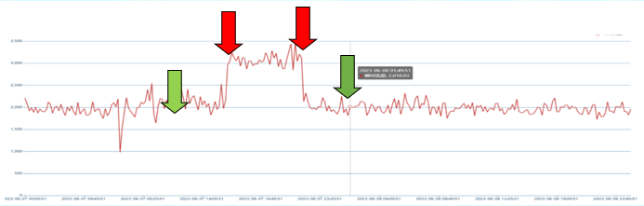

2.1 2023年6月7號14時左右大雨引起了流量突變，雨停後流量又回到原初。IQpipe記錄了過程的數據，瞬時流量從0.2018m³/s上升到約0.3m³/s，雨停後很快恢複到0.22m³/s附近。如下圖表

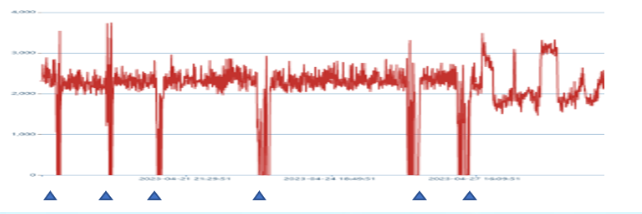

2.2 2023年4月19號～4月30號期間，因為現場的提升泵進行幾次停水維護作業，管道的瞬時流量快速降低為0，啟動泵後又恢複正常的幾個時間。IQpipe記錄了泵站幾次維護的流量突變情況，如下藍色▲標記：

3、長期穩定性的測驗效果

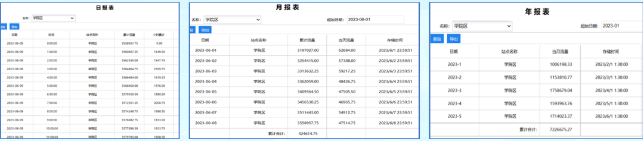

IQpipe在現場運行已經有一年三個月，除初期調試數據和正常維護工作，設備持續穩定為汙水處理廠提供可靠的流量數據。如下數據日報、月報、年報數據表示例:

案例總結

如何快速獲取真實可靠的流量數據，對水資源管理者們準確掌握排水管網的排放總量，對城市水資源的合理調度、汙水排放的有效監管有著非凡的意義。

在城市排水管網測流項目中，繁多的流量計，為何選擇IQpipe呢？

產品集多功能合一，小巧、細長、扁平的外型設計，有效降低汙物清理的維護量。

產品自帶內存和CUP處理係統，無需二次儀表獨立運行，占用空間少、易安裝、功耗低。

產品具備兩種不同原理的雙水位測深係統，科學的自切換和自校正邏輯保障在任何水體中，深度的準確性。

注：深度數據精度直接影響流量數據裏截麵積的精度。

產品工作在水下，比非接觸式的流速儀更具有代表意義。以多角度、多流層的方式，實時剖析四束垂向的水流信息，最終匯算成流量數據。一台IQpipe的測流代表性相當於多台其它測流儀。

IQpipe的技術核心是采用了高頻3MHZ的SONTEK智能脈衝技術，噪音低、分辨率高，水流環境自適應並且抗氣候因素和磁場幹擾能力強，滿足用戶對數據精度的高需求。

產品是針對管道測流專門設計的一款ADCP流量計，內置科學的管道測流算法，支持率定分析，對管道型測流場所有更好的適應性。

產品可以實現滿管、非滿管狀態的管道實時測流。從本案例也印證了無論管網處在豐水或枯水，甚至回水情況時，IQpipe設備都能清晰為用戶提供實時可靠測流數據。

當然，任何水下設備都有一個共同的課題：當設備處在懸浮物、漂浮物和沉積物冗多的水中，清理雜物的維護工作頻率會很高。如果水資源管理者們仍需準確的流量數據，則需提前解決或規避雜物的幹擾。方式不局限如下：要考慮合理的選址，靈活地設計支架、過濾裝置或反衝洗係統。如本次案例中，生活汙水的流量監測維護頻率可以達到一個月以上，這與選址和現場設計密不可分。注：項目的選址是在汙水提升泵之後，提升泵前端的生活汙水經過了一步攔汙粗格柵的過濾，並且現場靈活設計了U型支架安裝，這兩點都非常重要。

綜上，IQpipe產品的性能可靠、數據準確、抗氣候與磁場環境幹擾的能力強，尤其測流的實時剖析能力優勢明顯。產品應用在城市雨汙水管道測流時，如能合理的解決或規避漂浮物或沉積物雜多的影響，既能保障管網中各種水位下的高質量數據，又能達到極低的維護成本，是在這類水域下測流的最佳工具之一。
